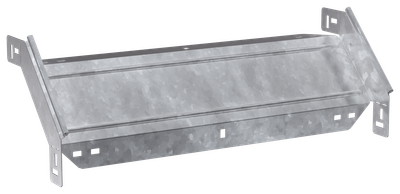

ESCA 7 Поворот вертикальный внешний 90град 50х500-1,5 HDZ IEK
Новинка
Артикул:
Основные характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 50 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Отклонение - угол | 90 |
| Монтажная температура, °C | -50...40 |
Описание
Поворот вертикальный внешний на 90° предназначен для организации поворота кабельной трассы в вертикальной плоскости. Стыковка аксессуара с лотком осуществляется за счёт телескопического соединителя. Подходит для всех типов листовых лотков серии ESCA. Крышка на аксессуар заказывается отдельно. Аксессуар изготовлен из стали оцинкованной методом горячего погружения (защитный слой цинка не менее 55 мкм).
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Разнообразие конфигураций позволяет спроектировать кабельную трассу любой степени сложности.
- Быстрый монтаж с листовым лотком за счёт телескопического соединителя.
- Возможность выбора толщины фасонной секции, согласно толщине листового лотка. Обеспечивается равномерность БРН на протяжении всей кабельной трассы.
- Замок трубчатого типа обеспечивает фиксацию крышки по всему контуру аксессуара, а также придает дополнительную жесткость.
Технические характеристики
| Ширина кабельного лотка , мм | 500 |
| Высота, мм | 50 |
| Защитное покрытие поверхности | Покрытие методом горячего погружения |
| Отклонение - угол | 90 |
| Монтажная температура, °C | -50...40 |
| Подходит для обеспеч целостности цепи | Нет |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Нет |
| Климатическое исполнение | У1, ХЛ1, УХЛ1, УХЛ5, ОМ1 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Степень защиты - IP | IP00 |
| Температура эксплуатации, °C | -50...40 |
| Перфорированная боковая стенка | Нет |
| Перфорация в основании для монтажа | Нет |
| Исполнение для больших расст-усиленный | Нет |
| Вес, кг | 1,4 |
| Высота кабельного лотка , мм | 50 |
| Номер цвета RAL | 7047 |
| Модель или исполнение | Интегрированный разъем |
| Ширина ответвления, мм | 500 |
| Толщина металла, мм | 1.5 |
| Ширина, мм | 500 |
| Толщина цинкового покрытия, мкм | 55 |
| Длина, мм | 230 |
| Вид или марка материала | Прочее |
| Цвет | Светло-серый |
| Класс стойкости к коррозии | 6 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | БЕЗ УПАКОВКИ |
| Материал упаковки | НЕ УКАЗАН | НЕ УКАЗАН |
| Штрихкод | 4610084478143 | 4610084478143 |
| Вес брутто, кг | 1.4 | 1.4 |
| Вес нетто, кг | 1.4 | 1.4 |
| Объем, м^3 | 0.009175 | 0.009175 |
| Длина, см | 23 | 23 |
| Высота, см | 7.9 | 7.9 |
| Ширина, см | 50.5 | 50.5 |
| Способ нанесения информации | На стикер | На стикер |
