Многотарифные счетчики электрической энергии серии STAR

Описание


  Многотарифные счетчики электрической энергии однофазные STAR 104 непосредственного включения предназначены для учета активной электрической энергии в однофазных сетях переменного тока напряжением 230 В частотой 50 Гц. Номинальным током 5 (60) А.
  Многотарифные счетчики электрической энергии трёхфазные STAR 304 непосредственного включения и подключения через трансформатор предназначены для учета активной электрической энергии в трехфазных сетях переменного тока напряжением 3х230/400 В частотой 50 Гц. Номинальным током 5 (60) А.

Отзывы о работе

Программное обеспечение

Внимание! Сразу после инсталляции обновите версию программы через меню «Помощь/обновление»!

Ассортимент


Тип счетчика Наименование Базовый ток, А Максимальный тока, А Класс точности Кол-во в упаковке, шт. Артикул
Индивидуальная Групповая
Однофазный счетчик STAR 104 на DIN рейку Счетчик эл. эн. 1-фаз. мн.тариф. STAR 104/1 R1-5(60)Э 4ШИО 5 60 1 1 30 CCE-1R4-1-02-1
Однофазный счетчик STAR 104 на DIN рейку Счетчик эл. эн. 1-фаз. мн.тариф. STAR 104/1 R5-5(60)Э 4ШО 5 60 1 1 45 CCE-1R5-1-01-1
Трехфазный й счетчик STAR 304 на DIN рейку Счетчик эл. эн. 3-фаз, мн.тариф. STAR 304/1 R2-5(60)Э 4ШИО 5 60 1 1 20 CCE-3R4-1-02-1
Трехфазный й счетчик STAR 304 на эл.монтажную панель Счетчик эл. эн. 3-фаз, мн.тариф. STAR 304/1 С4-5(10)Э 4ТИО 5 10 1 1 4 CCE-3C4-3-02-1
Трехфазный й счетчик STAR 304 на эл.монтажную панель Счетчик эл. энергии трехфазный многотарифный STAR 304/1 С4-10(100)Э 4ШИО 10 100 1 1 4 CCE-3C4-2-02-1
Трехфазный й счетчик STAR 304 на эл.монтажную панель Счетчик эл. энергии трехфазный многотарифный STAR 304/1 С4-5(60)Э 4ШИО 5 60 1 1 4 CCE-3C4-1-02-1

Преимущества


  • Российское производство;
  • Широкий функционал удовлетворит спрос всех категорий потребителей;
  • Бесплатное программное обеспечение (ПО) с возможностью обновления с сайта IEK.ru;
  • Межповерочный интервал 16 лет подтверждает отличные метрологические характеристики новой продукции;
  • Стабильность метрологических характеристик;
  • Защита от импульсных перенапряжений;
  • Защита от воздействия магнитных полей;
  • Возможность настройки временных зон для 4 тарифов и отдельного расписания выходных и праздничных дней;
  • Формирование отчета со счетчика в формате EXCEL нажатием одной кнопки в программе;
  • Конструкция зажимов счетчика обеспечивает надежное присоединение проводов, что предотвращает потери мощности;
  • Наличие оптического порта и интерфейса RS-485;
  • Наличие «электронной» пломбы, фиксирующей события о любых манипуляциях со счетчиком;
  • Хранение данных до 123 суток

Технические характеристики


Однофазные счетчики электрической энергии STAR 104

Технические характеристики
Класс точности 1
Количество тарифов 4
Количество фаз 1
Номинальное напряжение, В 230
Номинальная частота, Гц 50±2,5
Начало нормального функционирования после приложения номинального напряжения, с, не более 5
Полная потребляемая мощность в цепях тока, В·А 0,5
Полная потребляемая мощность в цепях напряжения, В·А (Вт) 10 (2)
Постоянная счётчика, имп./(кВт·ч) 3200
Время хранения информации об энергопотреблении в памяти счетчика при отсутствии напряжения питания, лет, не менее 30
Относительная влажность воздуха, % до 98
Атмосферное давление, кПа от 70 до 106,7
Масса, кг, не более 1

Переменные данные:

Типоисполнение счетчика Базовый ток, А Макси­мальный ток, А Стартовый ток, мА Интерфейс Оптопорт
104/1 R1-5(60)Э 4ШИО 5 60 20 RS-485 с питанием от внешнего источника питания 9...15 В Да
104/1 R5-5(60)Э 4ШО 5 60 20 отсутствует Да

Дополнительные характеристики:

  • Архивы
    • 30 минутный профиль мощности по активной мощности в двух направлениях до 128 суток;
    • 30 минутный профиль по реактивной мощности в двух направлениях до 128 суток*;
    • срезы показаний нарастающим итогом по 4 тарифам по активной и реактивной энергии на начало месяца за 36 месяцев;
    • срезы показаний по 4 тарифам по активной и реактивной энергии на начало суток за 128 суток.
  • Тарифное расписание — до 4 тарифов. До 45 особых дат.
  • Два тарифных расписания — действующее и будущее.
  • Литий-тионил-хлоридная батарея с емкостью 1 А*ч., Траб= от минус 55 до плюс 85 гр. С.
  • Журнал событий счетчика состоит из 8 журналов для событий по 48 записей в каждом:
    • Перезагрузки;
    • Сообщения о самодиагностике;
    • Попытки несанкционированного доступа;
    • Управление нагрузкой (резерв);
    • Изменение конфигурации;
    • Изменение данных;
    • Изменение времени и даты;
    • Отключение / включение питания.

* Данные по реактивной энергии носят справочный характер.


Трехфазные счетчики электроэнергии STAR 304

Технические характеристики
Класс точности 1
Количество тарифов 4
Количество фаз 3
Номинальное напряжение, В 3×230/400
Номинальная частота, Гц 50±2,5
Начало нормального функционирования после приложения номинального напряжения, с, не более 5
Полная потребляемая мощность в цепях тока, В·А 0,5
Полная потребляемая мощность в цепях напряжения, В·А (Вт) 10 (2)
Постоянная счётчика, имп./(кВт·ч) 800/1600
Время хранения информации об энергопотреблении в памяти счетчика при отсутствии напряжения питания, лет, не менее 30
Относительная влажность воздуха, % от 30 до 98
Атмосферное давление, кПа от 70 до 106,7
Масса, кг, не более 1,5

Переменные данные:

Типоисполнение счетчика Базовый ток, А Макси­мальный ток, А Стартовый ток, мА Интерфейс Оптопорт
304/1 R2-5(60)Э 4ШИО 5 60 20 RS-485 Да
304/1 С4-5(10)Э 4ТИО 5 10 20 RS-485 Да
304/1 С4-10(100)Э 4ШИО 10 100 40 RS-485 Да
304/1 С4-5(60)Э 4ШИО 5 60 20 RS-485 Да

Дополнительные характеристики:

  • Архивы:
    • 30 минутный профиль мощности по активной мощности в двух направлениях до 93 суток;
    • 30 минутный профиль по реактивной мощности в двух направлениях до 93 суток;
    • срезы показаний нарастающим итогом по 4 тарифам по активной и реактивной энергии на начало месяца за 24 месяца;
    • срезы показаний по 4 тарифам по активной и реактивной энергии* на начало суток за 93 суток.
  • Тарифное расписание — до 4 тарифов. До 32-х особых дат.
  • Два тарифных расписания — действующее и будущее.
  • Литий-тионил-хлоридная батарея с емкостью 1 А*ч., Траб= от минус 55 до плюс 85 гр. С.
  • Журнал событий счетчика состоит из 8 журналов для событий по 48 записей в каждом:
    • Перезагрузки;
    • Сообщения о самодиагностике;
    • Попытки несанкционированного доступа;
    • Управление нагрузкой (резерв);
    • Изменение конфигурации;
    • Изменение данных;
    • Изменение времени и даты;
    • Отключение / включение питания.

* Данные по реактивной энергии носят справочный характер.

Габаритные размеры


Счетчики типа Star 104

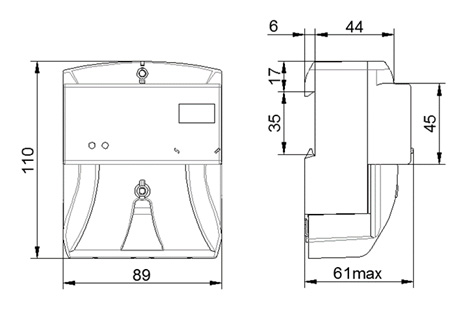

Габаритные и присоединительные размеры счётчиков 104 габарита корпуса 5.
Габаритные и присоединительные размеры счётчиков 104 габарита корпуса 5

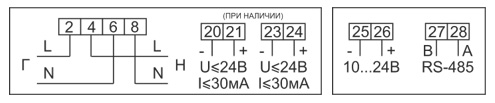

Схема подключения счётчиков 104 габаритов корпуса 1, 1.1.
Схема подключения счётчиков 104 габаритов корпуса 1, 1.1

Счетчики типа STAR 304

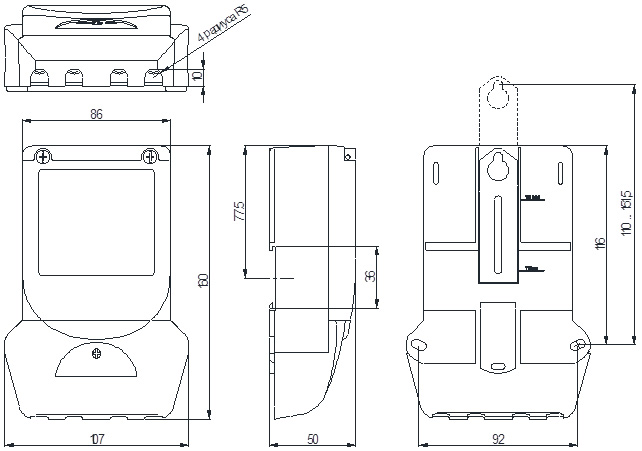

Габаритные и присоединительные размеры счётчиков 304 габарита корпуса 4

Габаритные и присоединительные размеры счётчиков 304 габарита корпуса 4

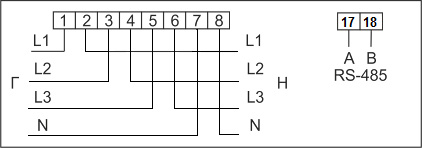

Схема подключения счётчиков 304 непосредственного включения габарита корпуса 4
Схема подключения счётчиков 304 непосредственного включения габарита корпуса 4.

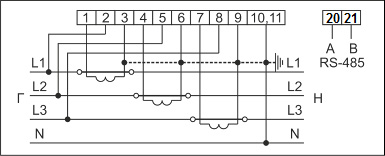

Схема подключения счётчиков 304 трансформаторного включения габарита корпуса 4
Схема подключения счётчиков 304 трансформаторного включения габарита корпуса 4

Расшифровка обозначений

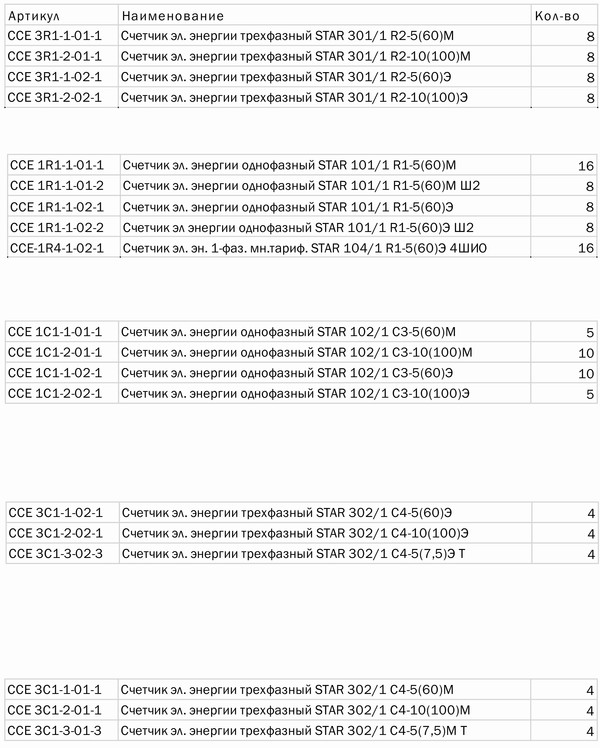

Планограммы

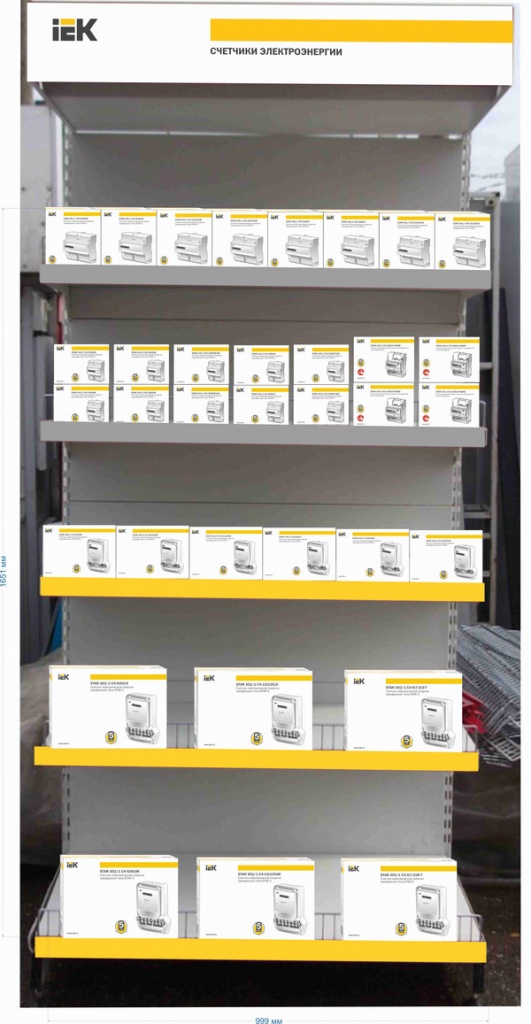

Планограмма — это рекомендация производителя по размещению продукции на торговом оборудовании, в зависимости от места размещения или в случае неполного ассортимента торговой точки порядок размещения продукции может быть другим.

Планограмма для неспециализированных магазинов среднего и крупного формата (DIY):


Техническая документация и ПО


Наименование Страницы
Паспорт на однофазный счетчик STAR 1
Паспорт на трехфазный счетчик STAR 3
Свидетельство на однофазный счетчик STAR 1
Свидетельство на трехфазный счетчик STAR 3
Декларация на однофазный счетчик STAR 1
Декларация на трехфазный счетчик STAR 3
Программное обеспечение Meter Tools для счетчиков STAR
Внимание! Сразу после инсталляции обновите версию программы через меню «Помощь/обновление»!
