Описание
![]() |
Используются для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяют производить монтаж аппаратуры как модульного, так и обычного исполнения. Сварной металлический корпус со съемной оцинкованной монтажной панелью. Дверца корпуса запирается на замок. Ключ замка имеет единый секрет. На дверце полиуретановый уплотнитель и пылевлагонепроницаемый замок для обеспечения степени защиты IP54. |
Ассортимент
Изображение | Наименование | Габаритные размеры, мм (ВхШхГ) | Масса, кг | Цвет | Артикул |
![]() |
Корпус металлический ЩМП-1-3 76 У2 IP54 LIGHT |
395×310×220 Количество вводов: 3 отв. Ø 28мм (снизу) |
5,9 | RAL 7035 | YKM40-01-54-L |
Корпус металлический ЩМП-2-3 76 У2 IP54 LIGHT |
500×400×220 Количество вводов: 3 отв. Ø 28мм (снизу) |
8,4 | RAL 7035 | YKM40-02-54-L | |
Корпус металлический ЩМП-3-3 76 У2 IP54 LIGHT |
650×500×220 Количество вводов: 5 отв. Ø 28мм (снизу) |
12,4 | RAL 7035 | YKM40-03-54-L | |
![]() |
Корпус металлический ЩМП-4-3 76 У2 IP54 LIGHT |
800×650×250 Количество вводов: 1 отв. 523×123 (снизу) |
27,2 | RAL 7035 | YKM40-04-54-L |
Корпус металлический ЩМП-5-3 76 У2 IP54 LIGHT |
1000×650×285 Количество вводов: 1 отв. 523×123 (снизу) |
34,2 | RAL 7035 | YKM40-05-54-L | |
Корпус металлический ЩМП-6-3 76 У2 IP54 LIGHT |
1200×750×300 Количество вводов: 1 отв. 523×123 (снизу) |
45,6 | RAL 7035 | YKM40-06-54-L |
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа, транспортировки и хранения.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Съемная монтажная панель позволяет проводить монтаж вне корпуса, обеспечивая удобство и простоту сборки.
Отверстия для крепления корпуса к стене позволяют крепить корпус к стене при установленной монтажной панели.
Ввод проводников снизу.
Шпильки заземления, присутствующие во всех корпусах ЩМП IP54 LIGHT на двери и внутри корпуса, гарантируют безопасность при эксплуатации.
Логотип-подштамповка.
Технические характеристики
- Вид установки: навесной;
- Толщина металла: 1-1,4мм;
- Номинальный ток: до 400А;
- Тип покрытия: ППК, порошковое шагрень;
- Цвет: RAL 7035 (светло-серый);
- Степень защиты: IP54;
- Климатическое исполнение: У2;
- Угол открытия двери: 105°;
- Тип применяемых аппаратов: любой.

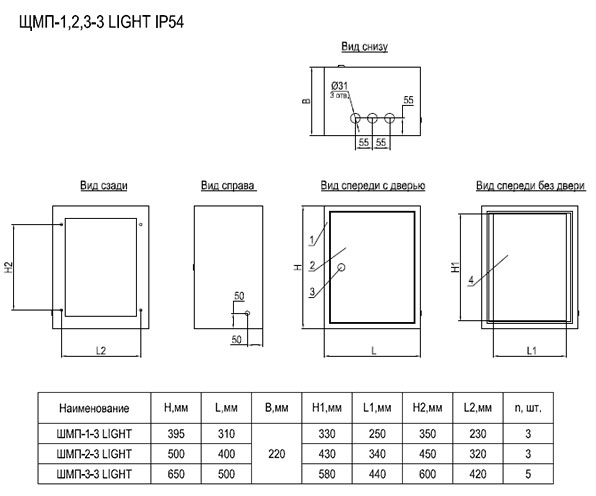

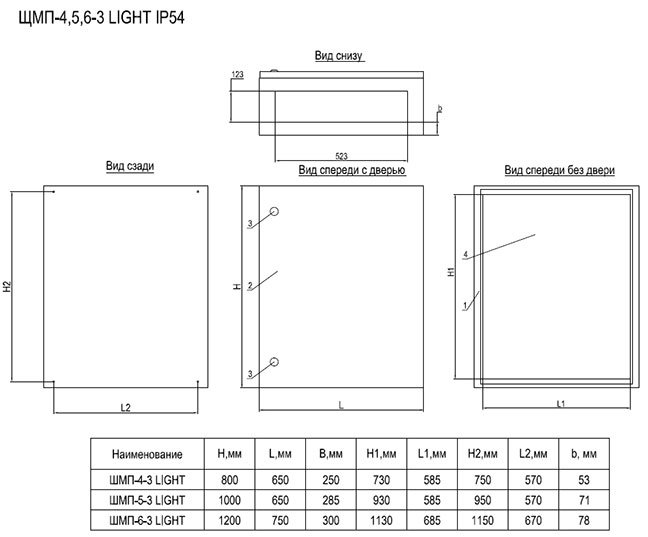

Габаритные размеры


Комплектация
- Корпус (+монтажная панель, замок).
- Паспорт.
- Упаковка.
Расшифровка обозначений
ЩМП-1-3 76 У2 IP54 LIGHT
ЩМП — Щит с монтажной панелью
1 — габарит корпуса
3 — модификация
7 — тип покрытия ППК/шагрень
6 — цвет краски RAL 7035
У2 — климатическое исполнение по ГОСТ 15150-69
IP 54 — степень защиты по ГОСТ 14254-96
LIGHT — название серии
