Преобразователи частоты серии Control H800

Описание


Преобразователь частоты (ПЧ) серии Control H800 представляет собой современное высокотехнологичное устройство, основное назначение которого — контроль и управление электродвигателями в сложных системах.

В ПЧ серии Control H800 используются новейшие технологии векторного управления, включая алгоритмы управления двигателями на постоянных магнитах и поддержку энкодера, которые обеспечивают достижение номинального крутящего момента на выходе даже при нулевых и околонулевых скоростях и малошумный устойчивый ход. ПЧ Control H800 отличаются многообразием режимов регулирования, имеют множество специальных функций защиты и сигнализации, обеспечивают непрерывный мониторинг и оперативную подстройку множества параметров, обладают встроенным протоколом связи MODBUS (RS-485), гибким управлением, а также позволяют использовать несколько преобразователей в едином контуре по технологии master-slave.

Подходят для эксплуатации в большинстве электрических приводов, в том числе устройствами с динамичным и контролируемым изменением скорости перемещения, подъемно-транспортным оборудованием с высокими перегрузками при пуске и остановке, которые требуют высокой точности и глубины регулирования.

Как частотные регуляторы оборотов электродвигателя, ПЧ Control H800 способны адаптироваться к изменениям нагрузки в широком диапазоне, обладают высокой точностью и высокой надежностью. Улучшают коэффициент мощности и производительность, помогают существенно снизить затраты на электроэнергию, особенно при применении в насосных и/или вентиляторных установках.

Ассортимент


Фото Артикул Наименование номинальная мощность HD/ND, кВт номинальный выходной ток HD/ND, А количество фаз вход/выход Количество в транспортной упаковке
CNT-H800D33FV0075-015TE Преобразователь частоты CONTROL-H800 380В, 3Ф 0,75-1,5 кВт IEK 0,75/1,5 3,4/4,1 3/3 6
CNT-H800D33FV015-022TE Преобразователь частоты CONTROL-H800 380В, 3Ф 1,5-2,2 кВт IEK 1,5/2,2 4,8/5,4 3/3 6
CNT-H800D33FV022-037TE Преобразователь частоты CONTROL-H800 380В, 3Ф 2,2-3,7 кВт IEK 2,2/3,7 5,5/6,9 3/3 6
CNT-H800D33FV037-055TE Преобразователь частоты CONTROL-H800 380В, 3Ф 3,7-5,5 кВт IEK 3,7/5,5 9/10,7 3/3 3
CNT-H800D33FV055-075TE Преобразователь частоты CONTROL-H800 380В, 3Ф 5,5-7,5 кВт IEK 5,5/7,5 12/13 3/3 3
CNT-H800D33FV075-11TE Преобразователь частоты CONTROL-H800 380В, 3Ф 7,5-11 кВт IEK 7,5/11 17,7/24 3/3 2
CNT-H800D33FV11-15TE Преобразователь частоты CONTROL-H800 380В, 3Ф 11-15 кВт IEK 11/15 23,9/31 3/3 2
CNT-H800D33FV15-18TE Преобразователь частоты CONTROL-H800 380В, 3Ф 15-18,5 кВт IEK 15/18,5 31/38 3/3 2
CNT-H800D33FV18-22TE Преобразователь частоты CONTROL-H800 380В, 3Ф 18-22 кВт IEK 18/22 37,5/43,2 3/3 1
CNT-H800D33FV22-30TE Преобразователь частоты CONTROL-H800 380В, 3Ф 22-30 кВт IEK 22/30 43,6/56,8 3/3 1
CNT-H800D33FV30-37TE Преобразователь частоты CONTROL-H800 380В, 3Ф 30-37 кВт IEK 30/37 59,7/70,1 3/3 1

Преимущества


  • Наиболее современная элементная база, позволяющая реализовать самые сложные алгоритмы работы;
  • Специальное покрытие всех плат, наносимое в соответствии с промышленными стандартами, позволяет эксплуатировать преобразователи в тяжелых условиях;
  • В базовой конфигурации встроенная возможность управления не только асинхронными, но и синхронными двигателями;
  • Специально предусмотренный насосно-вентиляторный режим работы, позволяющий получить существенную экономию ресурсов при проектировании системы управления;
  • Широкий диапазон выходной частоты, что позволяет расширить диапазон применения ПЧ.

Особенности конструкции


  • Большое количество различных защит ПЧ Control H800 и двигателя позволяет добиться максимально эффективного использования оборудования;
  • Конструкция ПЧ Control H800 позволяет самостоятельно устанавливать дополнительные устройства;
  • ПЧ Control H800 требуют минимальных промежутков при монтаже «стенка к стенке», что позволяет минимизировать площадь, занимаемую щитом и удешевить конструкцию;
  • Пластиковые детали корпуса ПЧ выполнены из негорючего пластика;
  • Возможность подключить полнотекстовый пульт управления позволяет упростить использование и настройку преобразователя;
  • Возможность использования стандартной витой пары UTP cat 5e позволяет упростить и до 10 раз снизить затраты на монтаж выносного пульта управления.

Технические характеристики


Наименование параметра Значение
Габарит 1 2 3 4
Количество фаз

3

Максимальная мощность двигателя кВт HD* 0,75 1,5 2,2 3,7 5,5 7,5 11 15 18,5 22 30
ND* 1,5 2,2 3,7 5,5 7,5 11 15 18,5 22 30 37
л. с. HD* 1 2 3 5 7,5 10 15 20 25 30 40
ND* 2 3 5 7.5 10 15 20 25 30 40 50
Номинальная частота, Гц

50/60

Номинальное напряжение, В

400

Диапазон входных напряжений, В

380 ÷ 420

Выходная частота, Гц (регулируемая)

0 ÷ 400

Несущая частота, кГц

0 ÷ 16

Выходное напряжение, В

0 ÷ 400

Входной ток, А HD* 5,3 7,9 9,6 14,9 20 25 30,1 38,5 45,9 49,5 62,4
ND* 6,7 8,9 11,3 17,6 21 32,8 38,8 45,8 53,8 63,8 78,1
Выходной ток, А HD* 3,4 4,8 5,5 9 12 17,7 23,9 31 37,5 43,6 59,7
ND* 4,1 5,4 6,9 10,7 13 24 31 38 43,2 56,8 70,1
Метод управления

Векторное управление в замкнутом контуре

Номинальное импульсное выдерживаемое напряжение Uimp, В

4000

Максимальное сечение провода, присоединяемого к контактным зажимам, мм2 10 10 16 25
Момент затяжки винтов контактных зажимов при использовании отвертки, Н∙м 1,6 ÷ 1,8 1,6 ÷ 1,8 3,4 5,6
Метод охлаждения

Вентилятор (встроенный)

Масса, кг, не более 2,6 4 4,1 5,2 5,4 5,6 9,8 10,1 10,3
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0

1

Ремонтопригодность

Ремонтопригодные

Срок службы, лет, не менее(со дня ввода в эксплуатацию) 7

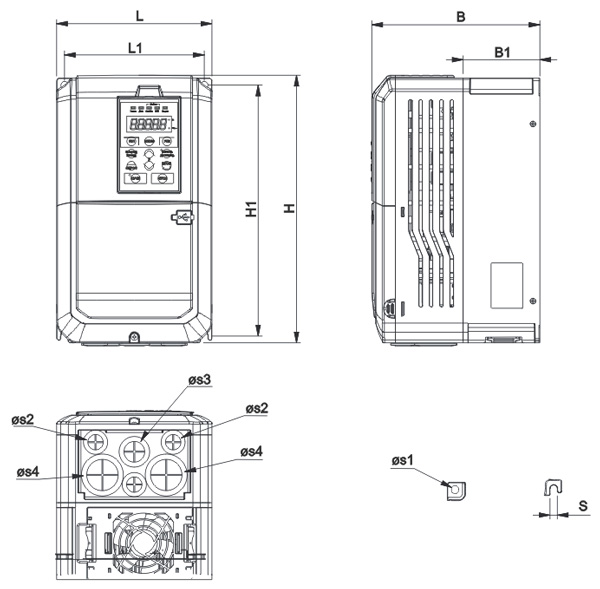

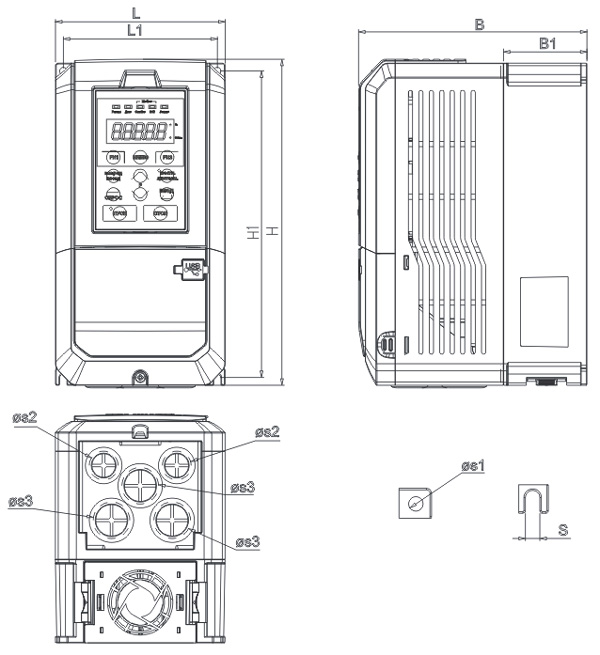

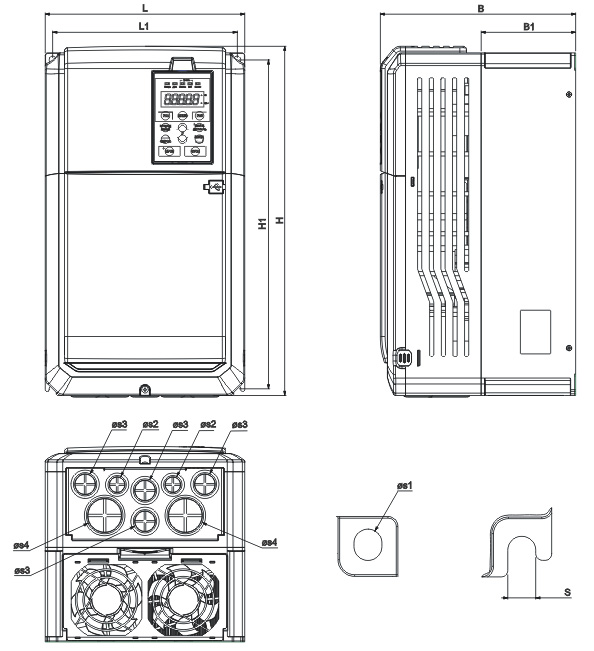

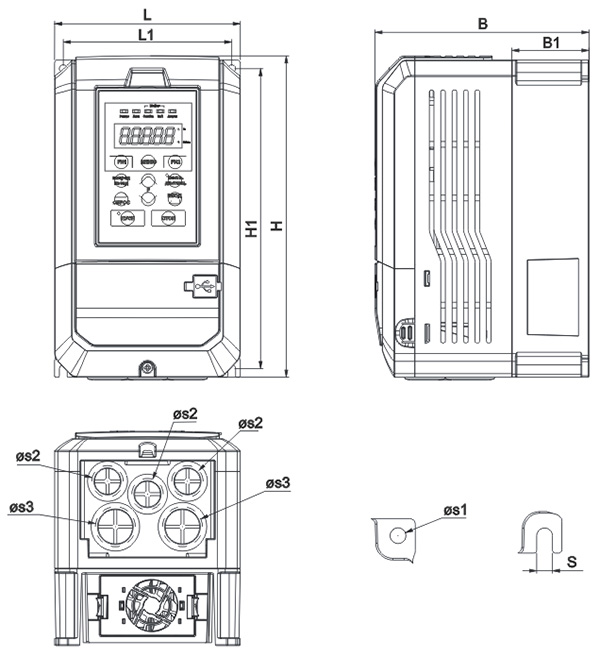

Габаритные размеры


Серия Габарит L L1 H H1 B B1 S Øs1 Øs2 Øs3
CONTROL-H800 1 130 118 225 210 150 54 5.5 5.5 22 28

Серия Габарит L L1 H H1 B B1 S Øs1 Øs2 Øs3
CONTROL-H800 2 130 118 250 235 175 64 5.2 5.5 22 28

Серия Габарит L L1 H H1 B B1 S Øs1 Øs2 Øs3 Øs4
CONTROL-H800 2 180 162 310 290.6 195 89 8.4 8.4 22 28 44

Серия Габарит L L1 H H1 B B1 S Øs1 Øs2 Øs3 Øs4
CONTROL-H800 2 240 222 420 395.5 235 113.7 8.4 8.4 22 28 44
